라우팅 업데이트(Routing Update) 와 라우팅 루프(Routing Loop)

라우팅 업데이트로 라우터 테이블을 공유할 수 있다.

라우팅 업데이트 종류

1) Periodic UPDATE

   주기적으로 업데이트, 느린 수렴성 ex) RiP 프로토콜(모든 라우터)

2) Triggerd UPDATE

   토폴로지에 변화가 생겼을때 즉시 업데이트, 빠른 수렴성

3) Bounded UPDATE

   인접한 라우터들 중 업데이트가 필요한 곳에만 보냄 ex) EIGRP 프로토콜(시스코 장비만)

4) Partical UPDATE

   라우팅 테이블의 필요한 부분만 업데이트

[표1-AD값] 숫자가 작을 수록 최적화된 프로토콜

연결         | 0 |

정적         | 1 |

EIGRP 요약 | 5 |

EIGRP 내부 | 90 |  외부 | 170 |

BGP   내부 | 200 | 외부 | 20 |

IGRP        | 100 |

OSPF       | 110 |

ISIS         | 115 |

RIP          | 120 |

어떤 경로가 가장 최적인지 결정하기 위해 메트릭이 사용된다.

메트릭 값이 작을 수록 최적인 경로이다.

조건1) HOP COUNT

조건2) Bandwidth

조건3) Reliability 신뢰성

조건4) Load 트래픽 부하량

조건5) Delay 지연시간

조건6) Cost

RIP: 조건1

OSPF: 조건2

EIGRP: 조건2+조건3+조건4+조건5

EIGRP > OSPF > RIP

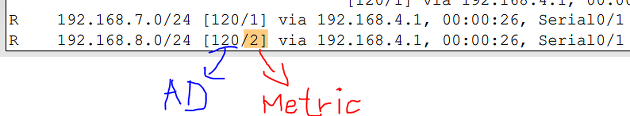

AD: Administrate Distance

equal cost load balancing

같은 비용에서 부하를 분산시킨다.

Boarder Router : 그룹화된 라우터에서 경계선상에 있는 라우터

위 라우터를 사용하여 그룹간 연결 = BGP(Path vector)

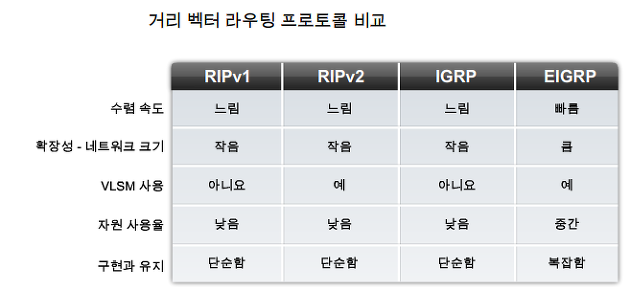

Classful : RiP v1, IGRP

Classless: 나머지, 서브넷 마스크를 업데이트할 때 보내주는게 특징

내부 IGP / 외부 BGP

홉 카운트(hop count): 목적지까지 거쳐가는 라우터의 수

ex) RiP의 도달 가능한 경로 15, 도달 가능하지 않는 16

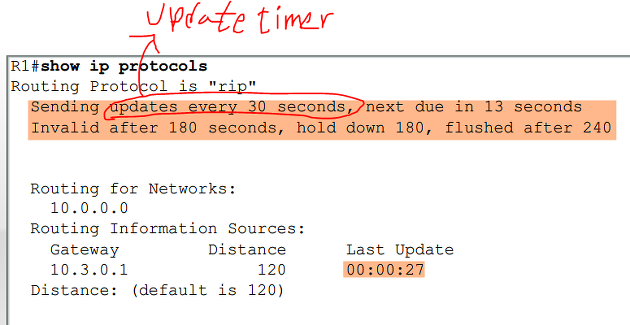

180 초 - 경로 사용 안하는 invalid timer

240 초 - 라우팅 테이블에서 제거되는 flush timer

라우팅 루프는 네트워크가 셧다운 된 곳에 계속 홉카운트를 추가하게 되어

TTL이 0이 될때까지 반복한다. 그동안 라우터의 자원을 사용하게 된다.

[시험문제! 서술형, 라우팅 루프가 이루어지는 방식]

홀드다운 타이머(hold-down timer): 라우팅 루프를 방지하기 위한 랜덤(초) 타이머

잘못된 경로로 보내는 패킷은 라우터에서 폐기된다.

스플릿 호라이즌(Split horizon): 중간 라우터가 패킷을 받고 같은 쪽에서 받은 패킷을 같은 쪽으로 보내지 않는다.

다른 쪽에 받은 패킷을 그 다른 쪽으로 홉카운트를 1 추가하여 보내게된다.

라우트 포이즈닝: 닫힌 연결의 네트워크를 홉카운트 16을 추가하여 경로를 막는다.

포이즌 리버스
